《消防设施通用规范》有关末端试水装置的实施指南

作者: 编辑: 来源: 发布日期: 2023.03.30
信息摘要:
《消防设施通用规范》GB55036-2022:4.0.6 每个报警阀组控制的供水管网水力计算最不利点洒水喷头处应设置末端试水装置,其他防火分…

《消防设施通用规范》GB55036-2022:

4.0.6 每个报警阀组控制的供水管网水力计算最不利点洒水喷头处应设置末端试水装置,其他防火分区、楼层均应设置DN25的试水阀。末端试水装置应具有压力显示功能,并应设置相应的排水设施。

本条规定了末端试水装置和试水阀的基本设置要求。末端试水装置和试水阀是测试自动喷水灭火系统功能的重要手段,用于检查系统是否处于良好的准工作状态。末端试水装置可以通过模拟喷头的开启情况检验系统的工作状态,测试干式系统和预作用系统的充水时间等,需要设置在系统供水管网的水力计算最不利点洒水喷头处,并应能直观显示所在位置处的压力。试水阀的作用是检测本楼层、防火分区的配水管网内是否有水,可根据排水设施的位置确定试水阀的安装位置。

微信图片_20230327100715

实施要点:
(1)末端试水装置由压力表、控制阀和试水接头等组成,主要用于检验系统的可靠性,测试系统能否在开放一只喷头的最不利条件下可靠报警并正常启动,平时控制阀处于关闭状态,试水时打开控制阀,系统中的水从出水口流出后排人排水管道。试水接头出水口的流量系数与洒水喷头的流量系数相同,可以模拟系统开发1只喷头喷水的情况,从压力表上读出相应的压力值便可计算出试水接头出水口的流量。

(2)末端试水装置是自动喷水灭火系统检测、调试和监督检查的重要组件,起着检验系统的工作状态、测试干式系统和预作用系统的充水时间等作用。末端试水装置测试的内容包括水流指示器、报警阀、压力开关、水力警铃的动作是否正常,配水管道是否畅通,最不利点处的喷头工作压力等。无论是湿式系统,还是干式系统或预作用系统,均应在系统的水力最不利点喷头处设置末端试水装置。对于局部应用系统,其供水主要由生产或生活用水系统保障,可以在系统配置和组成上相对简化,不要求配置末端试水装詈。但对于与常规自动喷水灭火系统构成一样成套设置的局部应用系统,同样需要设置末端试水装置。

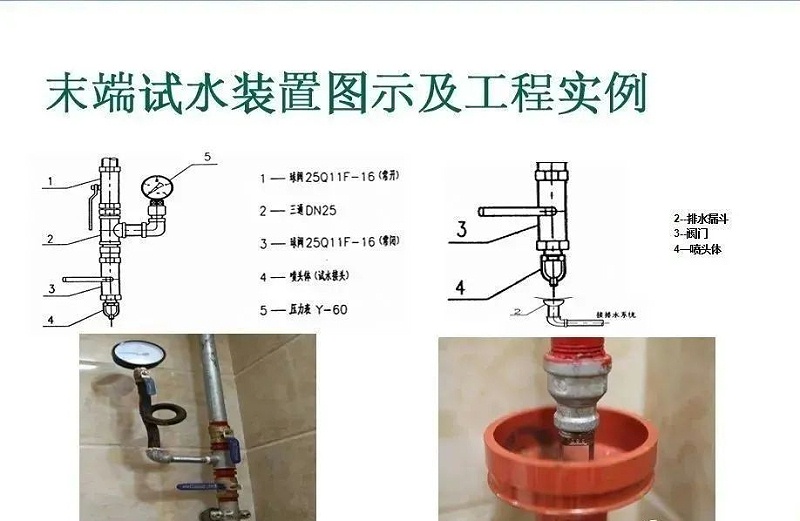

微信图片_20230327100719

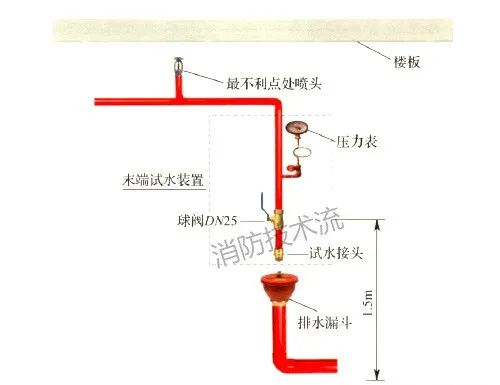

(3)末端试水装置是方便检查、测试和监测自动喷水灭火系统工作状态的主要测试装置。每个防护分区的末端试水装置均应与服务该分区的报警阀组一一对应,即每套报警阀组控制的管网均应设置末端试水装置,末端试水装置应设置在每套报警阀组控制的系统水力计算最不利点的洒水喷头处。末端试水装置应具有直观观察压力的显示装置或功能(如压力表或压力自动监测传感装詈),末端试水装詈控制阀的位置应便干操作,压力显示装置应便于观察和维护。例如,现行国家标准《自动喷水灭火系统设计规范》GB 50084-2017 第 6.5.2 条规定,末端试水装置和试水阀应有标识,距地面的高度宜为1.5m,并应采取不被他用的措施。末端试水装置应尽可能增强其信息化管理功能,使其具备远程压力监测和显示的功能。

(4)试水阀只用于测试该阀所在防护分区(一般为对应的防火分区或楼层)的配水管道内是否有水,不要求必须设置在每个防火分区、楼层的系统水力最不利点处,但应设置在末端配水支管上,参见下图。

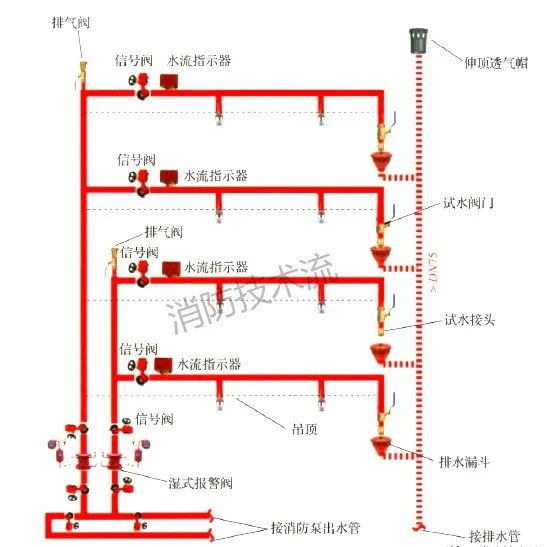

微信图片_20230327100708
