上一篇主要为大家讲解家用火灾安全系统中火灾探测器的试验方法及要求，这一篇就与四川国晋消防一起探讨一下绝缘电阻试验、泄漏电流试验、电气强度试验、射频电磁场辐射抗扰度试验、射频场感应的传导骚扰抗扰度试验、静电放电抗扰度试验、电快速瞬变脉冲群抗扰度试验、浪涌（冲击）抗扰度试验、电源瞬变试验、电压暂降、短时中断和电压变化的抗扰度试验吧！
家用火灾安全系统
（家用火灾安全系统 ）
5 要求与试验方法
（二）
5.11 绝缘电阻试验
5.11.1 目的
检验家用火灾安全系统各类设备的绝缘性能。
5.11.2 试验方法
通过绝缘电阻试验装置,分别对试样的下述部分施加 500V 土 50V 直流电压，持续 60s
土 5s 后，测量其绝缘电阻值。
a) 有绝缘要求的外部带电端子与机壳之间；
b) 电源插头（或电源接线端子〉与机壳之间（电源开关置于接通位置，但电源插头不
接入电网）。
试验时，应保证接触点有可靠的接触,引线间的绝缘电阻应足够大，以保证读数准确。
5.11.3 要求
试样有绝缘要求的外部带电端子与机壳间的绝缘电阻值应不小于 20MΩ；试样的电源输
入端与机壳间的绝缘电阻值应不小于 50MΩ。
5.11.4 试验设备
满足下述技术要求的绝缘电阻试验装置(也可用兆欧表或摇表测试）:
——试验电压:500V 土 50V;
——测量范围:0MΩ〜500MΩ；
—— 最小分度:0.1MΩ;
——记时：60s 士 5s。
5.12 泄漏电流试验
5.12.1 目的
检验家用火灾安全系统各类设备抗泄漏电流的能力。
5.12.2 试验方法
将试样处于正常监视状态，调节主电供电电压为试样额定电压的 1.06 倍.测量并记录其总泄漏电流值。
5.12.3 要求
试样在 1.06 倍额定电压工作时，泄漏电流应不超过 0.5mA。
5.12.4 试验设备
符合 GB4706.1-1998 附录 G 中规定的测量泄漏电流的电路。
5.13 电气强度试验
5.13.1 目的
检验家用火灾安全系统各类设备的电气强度。
5.13.2 试验方法
试验前，将试样的接地保护元件拆除。通过试验装置，以 100V/s〜500V/s 的升压速率，对试样的电源线与机壳间施加 50Hz、1250V 的拭验电压。持续 60s 土 5s，观察并记录试验中所发生的现象。试验后，以 100V/s〜500V/s 的降压速率使电压降至低于额定电压值后，方可断电。接通试样电源，按要求进行功能试验。
5.13.3 要求
试样的电源插头与机壳间应能耐受频率为
50Hz，有效值电压为 1250V 的交流电压历时1min 的电气强度验，试验期间试样不应发生击穿现象，试验后，试样功能应与试验前的功能保持一致。
5.13.4 试验设备
满足下述条件的试验装置：
a) 试验电压:电压 0V-1250V(有效值)连续可调，频率 50Hz，短路电流 10A(有效值)；
b) 升、降压速率：100V/s〜500V/s;
c) 计时:60s 土 5s。
5.14 射频电磁场辐射抗扰度试验
5.14.1 目的
检验家用火灾安全系统各类设备在射频电磁场辐射环境下工作的适应性。
5.14.2 试验方法
5.14.2.1 将试样按 GB16838 中规定进行试验布置，接通电源，使试样处于正常监视状态20min。

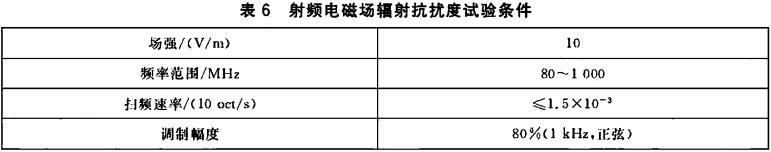

5.14.2.2 按 GB16838 中规定的试验方法对试样施加表 6 所示条件的电磁干扰试验。试验期间现察并记录试样状态。试验后，按要求进行功能试验。
5.14.3 要求
试验期间，试样应保持正常监视状态；试验后，试样功能应与试验前的功能保持一致。
5.14.4 试验设备
试验设备应满足 GB16838 中规定。
5.15 射频场感应的传导骚扰抗扰度试验
5.15.1 目的
检验家用火灾安全系统各类设备对射频场感应的传导骚扰的适应性。
5.15.2 试验方法
5.15.2.1 将试样按 GB16838 中规定进行试验配置，接通电源，使试样处于正常监视状态20min。

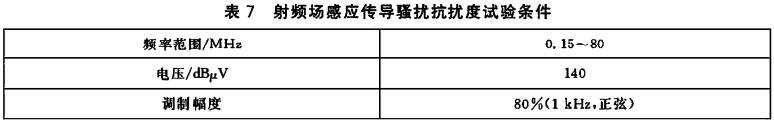

5.15.2.2 按 GB16838 中规定的试验方法对试样施加表 7 所示条件的电磁干扰试验。试验期间观察并记录试样状态。试验后，按要求进行功能试验。
5.15.3 要求
试验期间.试样应保持正常监视状态：试验后，试样功能应与试验前的功能保持一致。
5.15.4 试验设备
试验设备应满足 GB16838 中规定。
5.16 静电放电抗扰度试验
5.16.1 目的
检验家用火灾安全系统各类设备对带静电人员、物体接触造成的静电放电的适应性。
5.16.2.1 将试样按 GB16838 中规定进行试验布置，接通电源，使试样处于正常监视状态20min。

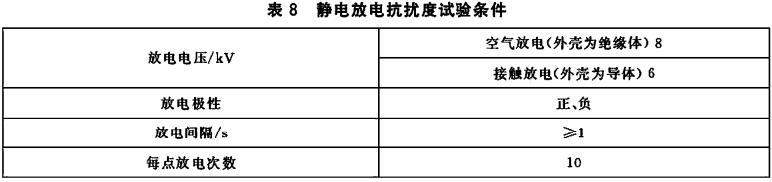

5.16.2.2 按 GB16838 中规定的试验方法对试样施加表 8 所示条件的电磁干扰试验。试验期间观察并记录试样状态。试验后，按要求进行功能试验。
5.16.3 要求
试验期间.试样应保持正常监视状态；试验后，试样功能应与试验前的功能保持一致。
5.16.4 试验设备
试验设备应满足 GB16838 中规定。
5.17 电快速瞬变脉冲群抗扰度试验
5.17.1 目的
检验家用火灾安全系统各类设备抗电快速瞬变脉冲群干扰的能力。
5.17.2 试验方法
5.17.2.1 将试样按 GB16838 中规定进行试验布置，接通电源，使试样处于正常监视状态20min。

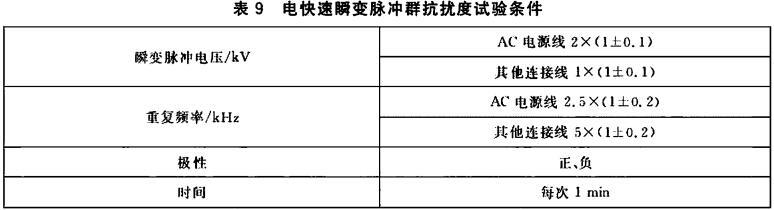

5.17.2.2 按 GB16838 中规定的试验方法对试样施加表 9 所示条件的电磁干扰试验。试验期间观察并记录试样状态。试验后，按要求进行功能试验。
5.17.3
要求
试验期间，试样应保持正常监视状态:试验后，试样功能应与试验前的功能保持一致。
5.17.4 试验设备
试验设备应满足 GB16838 中规定。
5.18 浪涌（冲击）抗扰度试验
5.18.1 目的
检验家用火灾安全系统各类设备对附近闪电或供电系统的电源切换及低电压网络、包括大容性负载切换等产生的电压瞬变（电浪涌)干扰的适应性。
5.18.2 试验方法
5.18.2.1 将试样按 GB16838 中规定进行试验布置，接通电源，使试样处于正常监视状态20min。

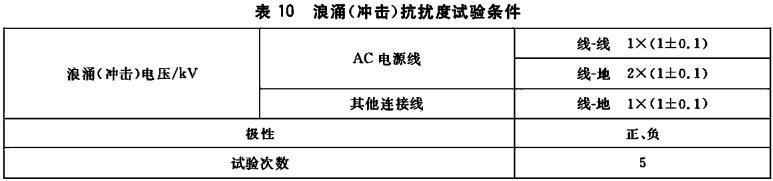

5.18.2.2 按 GB16838 中规定的试验方法对试样施加表 10 所示条件的电磁干扰试验。试验期间观察并记录试样状态。试验后，按要求进行功能试验。
5.18.3 要求
试验期间，试样应保持正常监视状态；试验后，试样功能应与试验前的功能保持一致。
5.18.4 试验设备
试验设备应满足 GB16838 中规定。
5.19 电源瞬变试验
5.19.1 目的
检验家用火灾安全系统各类设备抗电源瞬变干扰的能力。
5.19.2 试验方法
5.19.2.1 按正常监视状态要求，将试样与等效负载连接，连接试样到电源瞬变试验装置上，使其处于正常监视状态。
5.19.2.2 开启试验装置，使试样主电源按“通电(9s)〜断电（1s)”的固定程序连续通断 500次，试验期间，观察并记录试样的工作状态；试验后，按要求进行功能试验。
5.19.3 要求
试验期间，试样应保持正常监视状态；试验后，试样功能应与试验前的功能保持一致。
5.19.4 试验设备
能产生满足 5.18.2 要求试验条件的电源装置。
5.20 电压暂降、短时中断和电压变化的抗扰度试验
5.20.1 目的
检验家用火灾安全系统各类设备在电压暂降、短时中断和电压变化（如主配电网络上，由于负载切换和保护元件的动作等)情况下的抗干扰能力。
5.20.2 试验方法
5.20.2.1 按正常监视状态要求，将试样与等效负载连接，连接试样到主电压暂降和中断试验装置上使其处于正常监视状态。
5.20.2.2 使主电压下滑至 40%，持续 20ms，重复进行十次；再将使主电压下滑至 0V，持续10ms，复进行十次。试验期间，观察并记录试样的工作状态;试验后，按要求进行功能试验。
5.20.3 要求
试验期间，试样应保持正常监视状态;试验后，试样功能应与试验前的功能保持一致。
5.20.4 试验设备
试验设备应满足 GB16838 的规定。
——
