当建筑物内发生火灾时，采用机械排烟系统，将房间、走道等空间的烟气排至建筑物外。主要在不具备自燃排烟条件下的房间、走道及中庭等，均应采用机械排烟方式。一些主要受自然条件（如室外风速、风压、风向等）的影响较大的高层建筑，一般较多也采用机械排烟方式。以下内容便是四川国晋消防为大家整理分享的关于机械排烟系统的消防设施检测要求及方法！

建筑消防设施检测技术规程

4 技术要求

4.10 机械排烟系统

4.10.1 控制柜
    同4.9.1。
4.10.2 风机
    同4.9.2。
4.10.3 排烟阀、排烟防火阀、电动排烟窗
    同4.9.3。
4.10.4 系统功能
4.10.4.1 应能自动和手动启动相应区域排烟阀、排烟风机，并向火灾报警控制器反馈信号。设有补风的系统，应在启动排烟风机的同时启动送风机。
4.10.4.2 排烟口的风速不宜大于10m/s，排烟量应符合设计要求。
4.10.4.3 当通风与排烟合用风机时，应能自动切换到高速运行状态。
4.10.4.4 电动排烟窗系统，应具有直接启动或联动控制开启功能。

5 检测方法

5.10 机械排烟系统

5.10.1 控制柜
    同5.9.1。
5.10.2 风机
    同5.9.2。
5.10.3 排烟阀、排烟防火阀、电动排烟窗
    同5.9.3。
5.10.4 系统功能
5.10.4.1 自动控制方式下，分别触发两个相关的两个火灾探测器，查看相应排烟阀、排烟风机、送风机的动作和信号反馈情况。通风与排烟合用系统，同时查看风机运行状态的转换情况。
5.10.4.2 采用风速仪，按下列方法测量排烟风口的风速：
5.10.4.2.1 小截面风口（风口面积小于0.3m2），可采用5个测点，见图1所示。
5.10.4.2.2 当风口面积大于0.3m2时，对于矩形风口，见图2所示，按风口断面的大小划分成若干个面积相等的矩形，测点布置在图每个小矩形的中心，小矩形每边的长度为200mm左右；对于条形风口见图3所示，在高度方向上，至少安排两个测点，沿其长度方向上，可取4—6个测点；对于圆形风罩，见图4所示，并至少取5个测点，测点间距≤200mm。
5.10.4.2.3若风口气流偏斜时，可临时安装一截长度为0.5～1m，断面尺寸与风口相同的短管进行测定。

图1 小截面风口测点布置

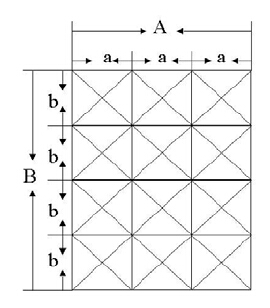

图2 矩形风口测点布置

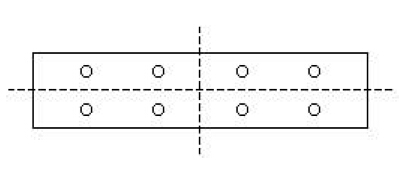

图3 条缝形风口测点布置

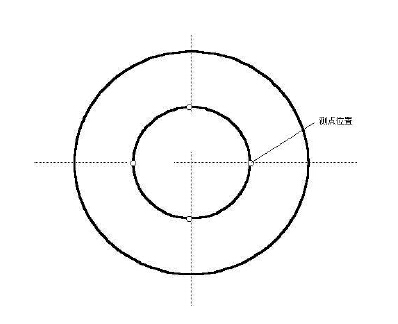

图4 圆形风口测点布置

5.10.4.3 按下列公式计算排烟风口的平均风速：
Vp=（V1+V2+V3+……Vn）/n
式中：
                                 Vp——风口平均风速，单位为米/秒（m/s）；
    V1、V2、V3、……Vn——各测点风速，单位为米/秒（m/s）m/s；
                                 n——测点总数。
5.10.4.4 按下列公式计算排烟量。
L=3600Vρ·F
式中：
    L=排烟量，单位为立方米每小时（m3/h）；
    Vρ=排烟口平均风速，单位为米每秒（m/s）；
    F=排烟口的有效面积，，单位为平方米（㎡）。
5.10.4.5 分别触发两个相关的火灾探测器或触发手动报警按钮，查看相应区域电动排烟窗动作情况及反馈信号。
5.10.4.6 全部复位，恢复到正常警戒状态。

——
