防排烟系统阀门和风口的安装—国晋消防

作者: 编辑: 来源: 发布日期: 2020.05.18
信息摘要:
上周国晋消防与大家分享了“防排烟风管消防施工及安装要求”,应要求这次特意为大家带来了防排烟系统阀门和风口的安装详情,打好精神,一起来了解一下…

上周国晋消防与大家分享了“防排烟风管消防施工及安装要求”,应要求这次特意为大家带来了防排烟系统阀门和风口的安装详情,打好精神,一起来了解一下吧!

一、防火阀、排烟防火阀的安装

防火阀要保证在火灾时能起到关闭和停机的作用。

1.防火阀有水平安装、垂直安装和左式、右式之分,安装时不能弄错,否则将造成不应有的损失。

2.为防止防火阀易熔件脱落,易熔件应在系统安装后再装。安装时应当严格按照所要求的方向安装,以使阀板的开启方向为逆气流方向,易熔片处于来流一侧。

3.外壳的厚度不小于2mm,以防止火灾时变形导致防火阀失效。

4.转动部件需转动灵活,并且应采用耐腐蚀材料制作,如黄铜、青铜、不锈钢等金属材料。

5.防火阀应有单独的支吊架,不能让风管承受防火阀的重量。

6.防火阀门在吊顶和墙内侧安装时要留出检查开闭状态和进行手动复位的操作空间,阀门的操作机构一侧应有200mm的净空间。

7.防火阀安装完毕后,应能通过阀体标识,判断阀门的开闭状态。

8.风管垂直或水平穿越防火分区以及穿越变形缝时,都应安装防火阀。

9.风管穿过墙体或楼板时,先用防火泥封堵,在用水泥砂浆抹面,以达到密封的作用。

10.排烟防火阀是用来在烟气温度达到280℃时切断排烟并连锁关闭排烟风机的,它安装在排烟风机的进口处。

11.防火阀和排烟防火阀安装的方向、位置应正确,手动和电动装置应灵活、可靠,阀板关闭应保持严密。

12.防火阀直径或长边尺寸大于或等于630mm时,应设独立支、吊架。

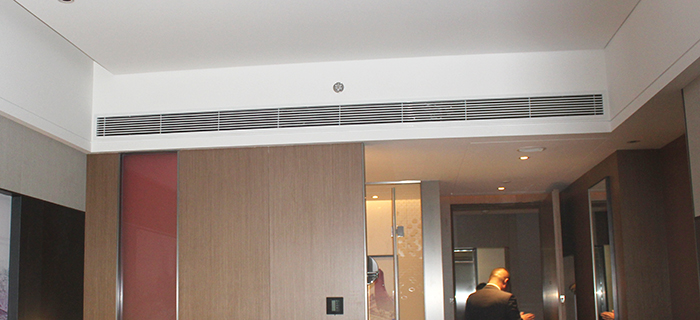

二、排烟风口的安装

排烟风口有多叶排烟口和板式排烟口,它们都既可以直接安装在排烟管道上,也可以安装在墙壁上,与排烟竖井相连。

1.多叶排烟口的铝合金百叶风口可以拆卸,安装在风管上时,先取下百叶风口,用螺栓、自攻螺钉将阀体固定在连接法兰上,然后将百叶风口安装到位。

2.多叶排烟口安装在排烟井壁上时,先取下百叶风口,用自攻螺钉将阀体固定在预埋在墙体内的安装框上,然后装上百叶风口。

3.板式排烟口在吊顶安装时,排烟管道安装底标高距吊顶面大于250mm。

4.板式排烟口安装在排烟井壁上时,也是用自攻螺钉将阀体固定在预埋在墙体内的安装框上的。

排烟口安装应注意如下事项:

1.排烟口及手控装置(包括预埋导管)的位置应符合设计要求。

2.排烟口安装后应做动作试验,手动、电动操作应灵活、可靠,阀板关闭时应严密。

3.排烟口的安装位置应符合设计要求,并应固定牢靠,表面平整、不变形、调节灵活。

4.排烟口距可燃物或可燃构件的距离不应小于1.5m。

5.排烟口的手动驱动装置应设在明显可见且便于操作的位置,距地面1.3~1.5m,并明显可见。预埋管不应有死弯、瘪陷,手动驱动装置操作应灵活。

6.排烟口与管道的连接应严密、牢固,与装饰面相紧贴;表面平整、不变形。同一厅室、房间内的相同排烟口的安装高度应一致,排列应整齐。

700

700-1


三、加压送风口的安装

加压送风口用于建筑物的防烟前室,安装在墙上,平时常闭。火灾发生时,根据火灾的通过电源DC24V或手动使阀门打开,根据系统的功能为防烟前室送风。用于楼梯间的加压送风口,一般采用常开的形式,采用普通百叶风口或自垂式百叶风口。

1.加压前室安装的多叶加压送风口,安装在加压送风井壁上,安装方式与多叶排烟口相同。

2.前室若采用常闭的加压送风口,其中应有一个执行装置,楼梯间安装的自垂式加压送风口,是用自攻螺钉将风口固定在预埋在墙体内的安装框上。

3.楼梯间的普通百叶风口安装方式与自垂式加压送风口的安装方式相同。

4.送风口的安装位置应符合设计要求,并应固定牢靠,表面平整、不变形,调节灵活。

5.常闭送风口的手动驱动装置应设在便于操作的位置,预埋套管不得有死弯及瘪陷,手动驱动装置操作应灵活。

6.手动开启装置应固定安装在距楼地面1.3~1.5m之间,并应明显可见。

——
